Kit chaîne de distribution : composition, réglage, entretien

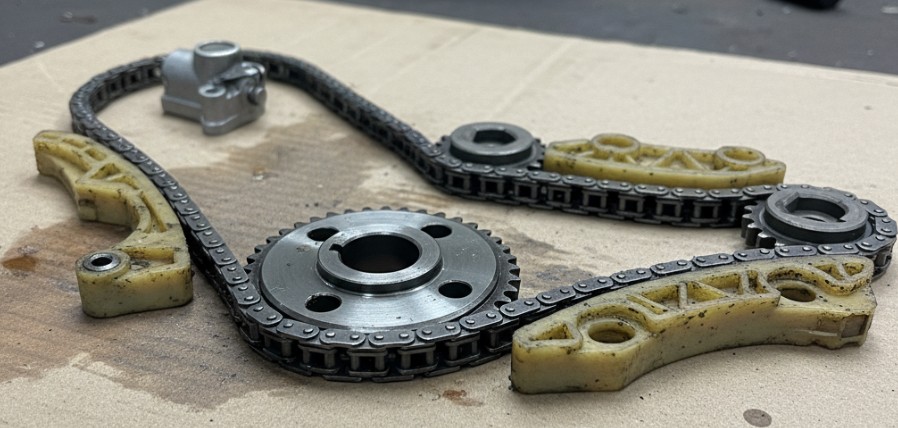

El kit de cadena de distribución sincroniza el cigüeñal y los árboles de levas en una relación 2:1 para orquestar la apertura de las válvulas en cada fase del ciclo de cuatro tiempos. Agrupa la cadena de rodillos, los piñones conductor y conducido, un tensor hidráulico, las guías y los retenes del cárter. Un alargamiento de apenas el 0,5 % desplaza el reglaje, activa los fallos P0008/P0016 y puede provocar una colisión entre pistones y válvulas.

La vida útil observada varía entre 180 000 y 250 000 km en uso mixto, pero se reduce notablemente si los cambios de aceite se espacian o si el motor encadena trayectos en frío. Las motorizaciones diésel de alto par, como los BMW N47 o ciertos 1.2 TCe, son más sensibles a los fallos del tensor.

A diferencia de una correa seca, la cadena está bañada en aceite de motor. Los piñones de acero templado transmiten el par sin deslizamiento, mientras que unas guías de composite orientan el ramal tenso y el ramal flojo para limitar las vibraciones. El tensor hidráulico compensa de forma continua el alargamiento natural gracias a la presión del aceite asistida por un muelle de precarga.

Los variadores de fase (VVT) integrados en ciertos piñones exigen una lubricación impecable. Su ensuciamiento provoca fallos de encendido y vacilaciones en la aceleración.

El reglaje se comprueba en el punto muerto superior del cilindro 1 al final de la compresión. Las marcas grabadas en los piñones y, a veces, en la cadena deben alinearse exactamente con las del cárter. Un diente de desplazamiento equivale a unos 9° de cigüeñal en un piñón de 40 dientes, lo que basta para degradar las prestaciones: arranques difíciles, pérdida de potencia y sobreconsumo.

En modo preventivo, un diagnóstico electrónico mide la desviación angular real. Por encima de 5°, se recomienda intervenir en los siguientes 10 000 km. Si las vibraciones o los ruidos persisten, consulta nuestra guía dedicada al desgaste mecánico para afinar el diagnóstico.

El tensor hidráulico utiliza un émbolo alimentado a unos 0,5 bar, asistido por un muelle interno de 150 a 300 N. Mantiene la tensión desde el arranque en frío y absorbe los golpes de par en conducción dinámica. Una fuga interna o un muelle roto explica la mayoría de las roturas registradas en los motores BMW N47, Renault 1.2 TCe o Volkswagen EA111 de primera generación.

Las guías de resina fenólica deben cambiarse en cada sustitución del kit: cuando se desgastan, partículas de composite circulan por el aceite y desgastan prematuramente los cojinetes del cigüeñal.

La cadena se lubrica por salpicadura y proyecciones. Los fabricantes recomiendan aceites 5W30 o 5W40 ACEA C3/API SN con cambio anual o cada 15 000 km. En motores sometidos a regeneraciones frecuentes del FAP o a trayectos cortos, reduce el intervalo a 10 000 km para evitar la dilución por combustible sin quemar.

Comprueba el nivel de aceite cada 1 000 km: un descenso indica una fuga del retén delantero, un aumento delata una dilución con gasóil. En el cambio de aceite, la presencia de escamas negras indica el desgaste de las guías.

Las señales de alerta aparecen de forma progresiva: traqueteo en frío de 3 a 10 segundos, vibraciones en la tapa de balancines, ralentí inestable y pérdida de potencia entre 2 000 y 3 000 rpm. El OBD registra entonces los códigos P0008 o P0016 y puede forzar un modo degradado que limita el régimen a 3 500 rpm.

Un alargamiento del 1 % equivale ya a dos dientes de desplazamiento: la cadena puede entonces saltar y provocar una colisión entre pistones y válvulas en motores de interferencia. Anticiparse evita reparaciones que superan los 5 000 €.

¿Estos signos de desgaste te preocupan? Presupuesto de inspección de cadena gratuito en Speedy →

🔗 Enlace de socio — sin coste adicional para ti

El desmontaje exige generalmente liberar el subchasis o extraer el motor (6 a 12 horas de mano de obra). El mecánico coloca el cilindro 1 en el PMS, bloquea el cigüeñal y los árboles de levas con herramientas específicas, sustituye cadena, tensor, piñones, guías y retenes, y luego realinea las marcas antes del montaje. Un aprendizaje mediante escáner del fabricante reinicializa los valores de reglaje.

Salvo casos particulares, la operación cuesta entre 800 y 2 500 €, piezas y mano de obra incluidas. Para comparar presupuestos o anticipar el coste, consulta nuestra guía sobre la sustitución completa del kit de cadena.

• Escucha el motor al arrancar en frío y durante las aceleraciones a 2 500 rpm.
• Escanea los códigos de fallo cada 50 000 km en motores de riesgo (BMW N47, 1.2 TCe, 1.2 TSI EA111).
• Registra cada cambio de aceite y la referencia del lubricante en el libro de mantenimiento.
• Comprueba el nivel de aceite cada mes y busca depósitos metálicos en el cambio de aceite.

Esta vigilancia activa evita la rotura brusca de un eslabón o el colapso del tensor, principales causas de rotura del motor en las configuraciones sensibles.
